Démarrage avec des blocs

Les concepteurs d' Enterprise Architect ont créé une grande flexibilité pour les ingénieurs système et d'autres disciplines, reconnaissant que les membres de l'équipe remplissent souvent une variété de rôles et doivent changer de chapeau plusieurs fois au sein d'un projet, voire en une journée. Perspectives et les espaces de travail offrent à un ingénieur système un moyen pratique et efficace de changer efficacement de rôle sans avoir à lancer un autre outil.

Définition de la perspective et de l'espace de travail

Les ingénieurs système qui travaillent avec l'outil depuis un certain temps auront sélectionné une perspective dans l'ensemble de perspectives de l' Ingénierie des Systèmes ; il s'agit généralement de la perspective SysML , leur donnant accès à tous les modèles et pages de la boîte à outils pour créer l'un des diagrammes SysML , y compris les diagrammes de définition de Bloc et de Bloc interne .

Comme expliqué dans la rubrique d'introduction, les espaces de travail peuvent être définis pour faciliter la modélisation d'un type particulier ; dans le cas des diagrammes de définition de Bloc , n'importe lequel des espaces de travail contenus dans l'ensemble d'espaces de travail de base sera utile pour la modélisation , y compris :

• Diagramme de base
• Modélisation base
• Défaut

Un ingénieur qui travaille au niveau d'un projet peut également trouver utiles certains des espaces de travail de construction, notamment :

• Feuilles de Route
• Kanban
• Publication de documents
• Révisions et discussions

Création de définitions de Bloc ou de Bloc Diagrammes

Il existe deux diagrammes que vous créez généralement lorsque vous travaillez avec des blocs :

• Diagramme de définition de Bloc ( diagramme ) - utilisé pour montrer les relations structurelles entre les blocs, y compris les hiérarchies des parties et du type, et les connexions de référence aux autres blocs
• Diagramme de Bloc interne ( diagramme ) - utilisé pour montrer comment les propriétés de la pièce sont connectées directement ou via des points d'interaction tels que les ports et les interfaces

Nous aborderons le diagramme de définition de Bloc dans ce chapitre du guide ; dans le chapitre suivant, nous discuterons du diagramme de Bloc interne , qui montrera comment les blocs peuvent être utilisés dans un contexte donné.

Diagramme Interne de Bloc - Mise en contexte

L'un des diagrammes les plus importants à créer au début d'une initiative est un diagramme de contexte , qui décrit le produit ou le service modélisé dans le contexte de son environnement ou domaine. Cela aide un visualiseur de modèle à obtenir une image claire et à comprendre comment le produit se situe dans un ou plusieurs des environnements dans lesquels il devra fonctionner. Cela donne également une première indication de ce qui est dans la portée et hors de portée du projet. Les éléments du diagramme ont été marqués "Externe" (en utilisant un stéréotype) indiquant qu'ils font partie de l'environnement ou du contexte du produit ou du service.

Des images ont été utilisées pour adoucir le diagramme , le rendant plus attrayant pour un large éventail de parties prenantes, y compris les entreprises et les publics non techniques.

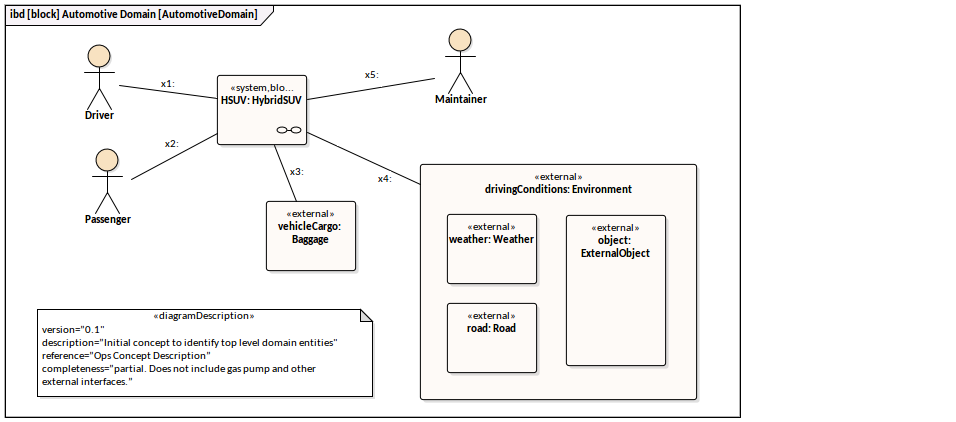

Ce diagramme de Bloc interne montre le SUV hybride dans le contexte d'un environnement urbain typique. Il est envisagé qu'au moins un autre diagramme puisse être créé, montrant un environnement hors route où les routes seraient remplacées par des chemins de terre et des rivières, et les bâtiments par des montagnes et des arbres.
