Création de hiérarchies d'activités

Les nouveaux venus dans le Langage Modélisation des Systèmes et Enterprise Architect pourraient être surpris d'apprendre que ce ne sont pas des Activités mais des Actions qui sont utilisées sur les diagrammes d'Activité. Les activités qui sont les classificateurs des actions sont généralement visualisées sur des diagrammes de définition de Bloc . Cela peut sembler un peu contre-intuitif, mais lorsque vous comprenez que l' Action est l'atome fondamental du comportement du système, cela a plus de sens. Les activités sont des classificateurs et en tant que telles peuvent, comme les éléments de Bloc , participer à un large éventail de relations structurelles, c'est pourquoi les relations telles que les associations marquées avec Composition peuvent être utilisées entre les activités.

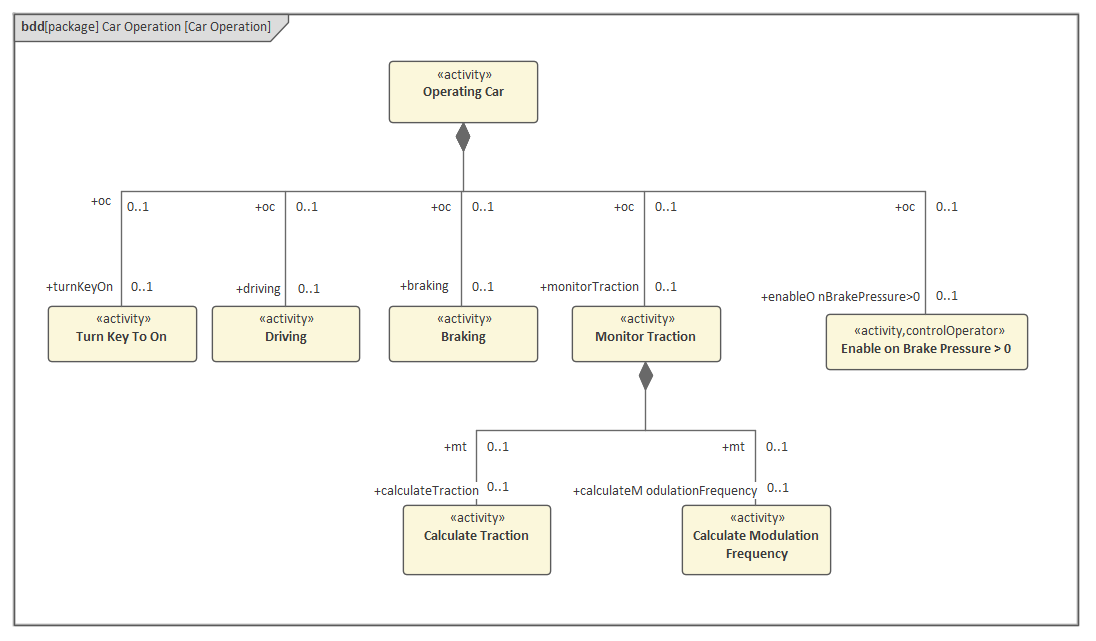

Dans ce diagramme , une structure de décomposition a été utilisée dans laquelle une activité est décomposée en un certain nombre d'activités plus granulaires à l'aide de la relation de composition. Un certain nombre de relations ont été regroupées pour rendre le diagramme plus attrayant, en utilisant l'un des styles de ligne flexibles disponibles dans le menu contextuel du diagramme .
