Se connecter à Element Fonctionnalité

Si un connecteur a des rôles source et cible, vous pouvez connecter l'une ou l'autre extrémité du connecteur à une opération ou un attribut spécifique dans l'élément source ou cible. Il s'agit entièrement d'une aide visuelle, pour indiquer quelles fonctionnalités sont significatives dans la relation. Dans la génération ou la transformation de code, le lien est interprété comme une relation normale entre élément source et élément cible.

Enterprise Architect fournit une méthode alternative de connexion des fonctionnalités des éléments, similaire à la facilité Quick Linker. Voir la rubrique d'aide Fonctionnalité Quick Linker . Dans cette facilité , le connecteur n'a pas besoin d'exister en premier - vous pouvez créer le connecteur dans le cadre du processus.

Connecter l'extrémité du connecteur à une opération ou un attribut spécifique

Marcher

Action

Voir également

1

Cliquez-droit sur l'extrémité du connecteur joint à l'élément contenant la fonctionnalité recherchée.

2

Sélectionnez l'option de menu contextuel 'Lien vers l'élément Fonctionnalité '.

La Fonctionnalité de dialogue 'Lien à la fonctionnalité de l'élément' s'affiche.

3

Dans le champ ' Fonctionnalité de fonctionnalité', cliquez sur la flèche déroulante et sélectionnez le type de fonctionnalité requis - ' Type ' ou 'Opération'.

Les attributs ou opérations de l'élément sont listés dans le champ ' Fonctionnalité '.

4

Cliquez sur l'attribut, l'opération ou l'élément de maintenance requis, puis cliquez sur le bouton OK .

L'extrémité du connecteur se transforme en crochet à côté de la fonctionnalité sélectionnée.

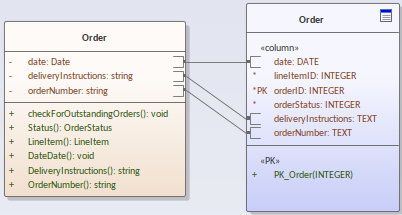

Vous pouvez créer un certain nombre de relations fonctionnalité à fonctionnalité entre deux éléments (tels qu'une classe et un Tableau qui représente les données de la classe) pour produire un diagramme similaire à celui-ci :

A UML Class diagram showing the mapping between the attributes of a class element and the columns of a database table element.

Vous pouvez modifier la fonctionnalité à laquelle le connecteur est rattaché en suivant la procédure et en sélectionnant la nouvelle fonctionnalité .

Vous pouvez rompre le lien vers la fonctionnalité sélectionnée de l'une des manières suivantes :

  • Suivez la procédure en réglant le ' Type de Fonctionnalité ' sur 'Aucun'
  • Supprimer l'attribut ou l'opération de l'élément
  • Remplacez le type de connecteur par un type qui n'a pas de rôles source et cible
  • Remplacez le connecteur par un autre élément source ou cible qui ne contient pas la fonctionnalité
Note que l'inversion du sens du connecteur ne rompt pas l'attachement du connecteur à la fonctionnalité .

Notes

  • L'option 'Link to Element Fonctionnalité ' n'est pas prise en charge pour les connecteurs réflexifs/automatiques
  • Si vous avez créé, ou avez l'intention de créer, plusieurs relations entre les fonctionnalités de deux éléments, vous pouvez gérer ces relations à l'aide de la Fonctionnalité Matrice
