Se connecter à un connecteur

Dans certaines circonstances, il peut être utile de créer un connecteur qui émet ou se termine (ou les deux) sur un autre connecteur. Par exemple, vous pouvez créer un connecteur entre deux éléments, puis créer un lien entre ce connecteur et un élément Requirement pour montrer que la relation entre les deux éléments était une spécification prédéfinie de la conception.

Dans les versions d' Enterprise Architect à partir de 13.0, vous pouvez ajouter des connecteurs à d'autres connecteurs. Le connecteur de liaison peut se connecter en tant que source et cible :

  • Deux autres connecteurs
  • Un élément et un connecteur
  • Un connecteur et un élément

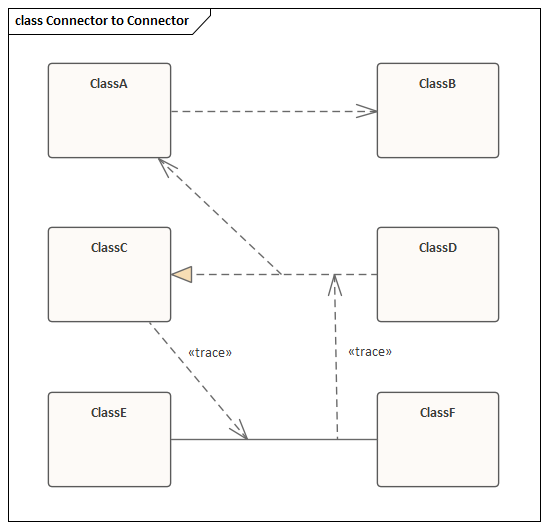

L'aspect de chaque configuration d'un connecteur/liaison connecteur est illustré ici :

Creating connectors to and from other connectors in Sparx Systems Enterprise Architect

Lorsque vous créez le connecteur sur un autre connecteur, l'extrémité du connecteur s'affiche avec ce symbole circulaire pour indiquer qu'il se trouve sur un autre connecteur et pour vous aider à positionner l'extrémité avec précision.

(Sélectionnez le connecteur) Showing the selected end of a connector that has another connector as its source or target, in Sparx Systems Enterprise Architect.

(Déplacer l'extrémité du connecteur) Showing the selected end of a connector that has another connector as its source or target, in Sparx Systems Enterprise Architect.

Il n'y a effectivement aucune limite au nombre de connecteurs qui peuvent émettre ou se terminer sur un autre connecteur.

Une fois que vous avez ancré un connecteur sur un autre, si vous déplacez l'une des extrémités ou l'ensemble du connecteur et que vous avez sélectionné les options ' Disposition > Aligner > Snap to grid > Placement intelligent' et 'Afficher les repères de placement intelligents', des repères colorés apparaissent sur le diagramme . Ceux-ci indiquent où se trouve l'extrémité sélectionnée du connecteur par rapport aux points d'ancrage potentiels sur le connecteur actuellement ancré et à d'autres que vous pourriez dépasser. Note que les objets doivent être contemporains, et non à différents niveaux hiérarchiques ou dans différentes partitions du diagramme .

Créer un connecteur sur un autre connecteur

Vous pouvez créer un connecteur qui sort ou se termine sur un autre connecteur de la même manière que vous en créez un sur un élément ; C'est:

  • En utilisant la flèche Quick Linker ou
  • Utilisation d'une icône de connecteur de la boîte à outils

Méthode

Action

Voir également

Lien rapide

  1. Cliquez sur le connecteur (ou élément) source. Une flèche Quick Linker s'affiche au centre de la ligne.
  2. Faites glisser la flèche sur un autre connecteur ou sur un élément pour afficher un petit menu des types de connecteurs possibles ; sélectionnez le type approprié.
Vous pouvez également faire glisser la flèche Quick Linker dans un espace vide ; un petit menu de types d'éléments s'affiche et vous pouvez choisir de générer un élément de l'un de ces types pendant que le système crée automatiquement un type de connecteur approprié. 		Créer des connecteurs

Boîte à outils

  1. Cliquez sur l'icône du type de connecteur requis.
  2. Cliquez et faites glisser du connecteur ou de l'élément source vers le connecteur ou l'élément cible.
Certains types de connecteurs ne sont pas compatibles UML pour la liaison à un autre connecteur, et si vous sélectionnez de tels types, vous risquez d'obtenir un message d'erreur. Vous pouvez continuer à créer ce type de connecteur en désélectionnant l'option 'Syntaxe stricte du connecteur' sur la page 'Liens' de la boîte de dialogue 'Préférences' (l'option de ruban ' Début > Application > Préférences > Préférences'). 		Boîte à outils Diagramme
