La fenêtre Navigateur

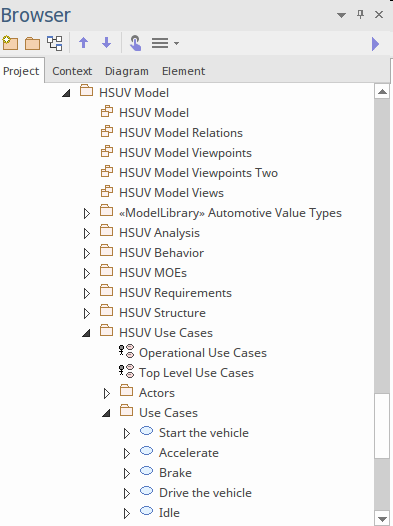

La fenêtre Navigateur est le principal outil de structuration et de navigation dans le référentiel, à l'aide de nœuds d'arborescence développés et réduits. L'élément structurel clé est le Paquetage , qui est un élément semblable à un dossier qui peut contenir d'autres éléments et diagrammes , y compris d'autres Paquetages . Les éléments à leur tour peuvent contenir d'autres éléments, fonctionnalités et diagrammes , mais pas Paquetages .

Les nœuds racine sont les nœuds les plus élevés de l'arborescence ; ces Paquetages racine peuvent contenir des Vues qui à leur tour peuvent contenir n'importe quel niveau de Paquetages et d'éléments. Les nœuds d'arborescence, y compris Paquetages , les éléments, les Fonctionnalités et les diagrammes , peuvent être copiés et collés entre les emplacements, ou glissés et déposés vers de nouveaux emplacements. De nombreux outils, fonctions et fenêtres importants sont appliqués au niveau du Paquetage , tels que l'importation ou l'exportation du contenu du modèle, la documentation et le Contrôle du Paquetage , y compris les Lignes de base . Pour plus d'informations, consultez la rubrique The Browser Window .

Diagramme de contexte et navigateurs d'éléments

Enterprise Architect fournit un certain nombre de navigateurs supplémentaires qui aident un ingénieur ou un modélisateur à se concentrer sur un sous-ensemble du contenu du référentiel. Ces navigateurs peuvent être sélectionnés sous forme d'onglets à partir de la fenêtre principale du Navigateur .

Le Navigateur de contexte fournit une vue filtrée d'une branche particulière du modèle, pour travailler uniquement sur la section du référentiel qui est pertinente à un moment donné. Cette vue Spotlight supprime le bruit et la complexité de la vue Projet et affiche uniquement la partie du modèle qui l'intéresse, permettant à l'ingénieur de la visualiser de manière isolée.

Dans notre exemple, le modélisateur veut concentrer son attention sur le Use Case Paquetage . En utilisant le bouton de , vous pouvez remonter l'arborescence, ou en cliquant sur un Paquetage ou un élément qui contient d'autres éléments, ceux-ci peuvent être affichés, mais la vue reste toujours à un seul niveau de hiérarchie.

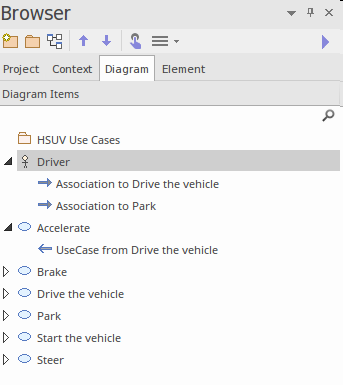

Diagramme Navigateur de diagramme liste les objets présents sur le diagramme actif. Les connecteurs de chaque object peuvent également être affichés, ce qui en fait une vue précieuse du diagramme .

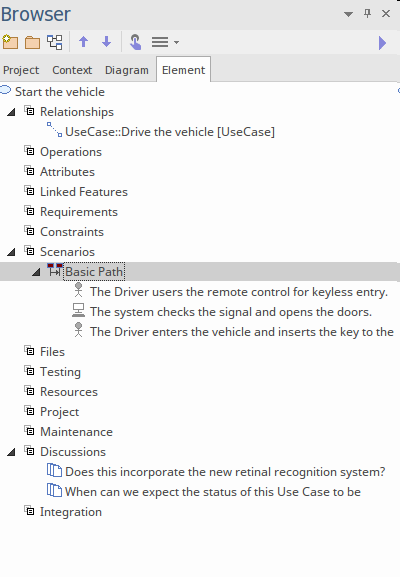

Le Navigateur d'Élément affiche des informations sur l'élément actuellement sélectionné. Cela permet de visualiser toutes les relations entre les éléments, les scénarios, les exigences, les fonctionnalités et bien plus encore.
