Paquetage organisation de Régimes

Comme suggéré précédemment, les bibliothécaires, administrateurs ou ingénieurs impliqués dans la mise en place du référentiel peuvent se trouver en conflit sur la direction à prendre car il existe un large éventail de principes d'organisation qui peuvent être utilisés pour structurer le contenu du référentiel. Certains d'entre eux sont :

• A Structure de répartition - Systèmes | Sous-systèmes | Composants | les pièces
• Équipes d'ingénierie, travaillant sur différents aspects d'un système - Team One | Équipe Deux
• Programmes de travail et projets - Premier programme | Projet un, projet deux
• Divisions au sein d'une méthode - Architecture | Exigences | Concevoir
• Sécurité et contrôle d'accès
• Facilité de navigation

N'importe lequel ou n'importe quelle combinaison de ces principes peut être utilisé pour structurer le référentiel, et ils peuvent être modifiés au fil du temps pour s'adapter à l'évolution de la pratique d'ingénierie et à l'utilisation du modèle et à l'expérience des utilisateurs. Le plus difficile de ces principes est peut-être la nécessité de rendre le référentiel convivial pour ses habitants, d'assurer une navigation aisée afin qu'ils puissent facilement trouver ce qu'ils recherchent. Enterprise Architect a quelques facilités utiles pour réduire cette tension, permettant à d'autres mécanismes d'être utilisés pour la navigation et libérant la conception du référentiel pour se développer sur la base d'un certain nombre d'autres principes plus importants. Certaines de ces fonctionnalités d'outils sont listées ici.

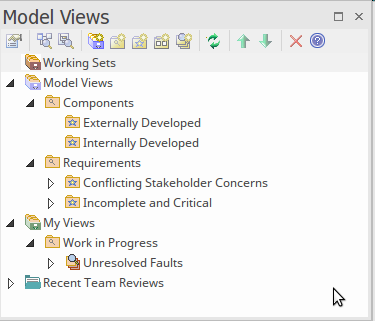

Modèle Vues

Fournissez un mécanisme flexible et efficace permettant à un ingénieur ou à une équipe de créer n'importe quelle vue du modèle qu'il juge utile. L'utilisation de cette facilité élimine le besoin pour les modélisateurs et les ingénieurs d'accéder à la fenêtre Navigateur , car ils peuvent localiser les éléments d'intérêt à travers la fenêtre Modèle Vues .

Par exemple, des vues peuvent être créées sur la base d'une recherche qui renvoie des éléments de n'importe quelle partie du référentiel ; un ingénieur pouvait définir une vue qui renvoyait toutes les exigences hautement prioritaires, avec le statut « Approuvé » et marquées comme « Difficiles », quel que soit le projet auquel elles appartenaient ou leur emplacement dans la hiérarchie du Paquetage . Alternativement, un modélisateur peut simplement sélectionner des éléments particuliers et des diagrammes importants pour lui et les inclure dans une Vue Favorites, ou créer une vue basée sur des composants nouvellement créés. Cette facilité fournit un mécanisme très flexible pour accéder aux parties importantes du référentiel, et des vues peuvent être créées au niveau du modélisateur ou de l'équipe. Nous reviendrons sur le Modèle Vues facilité dans un sujet ultérieur, car c'est une partie extrêmement utile de l'outil.

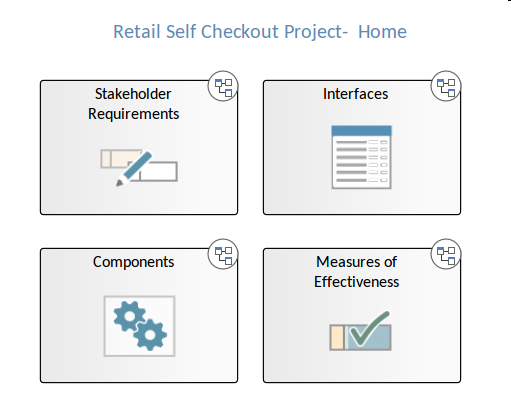

Diagramme navigation du diagramme

Enterprise Architect a facilité la navigation des utilisateurs dans un référentiel en fournissant un mécanisme de diagramme pour créer un lien hypertexte vers n'importe quel diagramme du référentiel.

Cela permet aux bibliothécaires et même aux modélisateurs eux-mêmes de créer n'importe quel nombre de diagrammes qui agissent comme des rampes de lancement qui amèneront un spectateur aux diagrammes d'intérêt, les protégeant efficacement de la nécessité de savoir comment le référentiel est structuré. Ces diagrammes sont visibles via le navigateur Internet et les produits Cloud , et offrent une expérience convaincante aux utilisateurs occasionnels et aux non-modélistes.

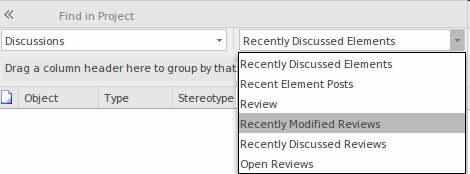

Facilité recherche

Il s'agit d'une fonctionnalité puissante qui fournit des recherches intégrées et définies par l'utilisateur pour récupérer une liste d'éléments ou de diagrammes qui répondent à un ensemble de critères spécifié. La quantité d'informations contenues dans un référentiel peut croître de manière exponentielle à mesure que davantage de personnes contribuent aux modèles et que des informations sont importées de sources externes telles que les Risques , les politiques, les règles, les principes, etc. Il existe un ensemble riche et utile de recherches qui sont définies dans le cadre du produit et dans de nombreuses circonstances, une de ces recherches intégrées suffira à un modélisateur ou à un ingénieur pour localiser les éléments ou les diagrammes qu'ils recherchent. Ces recherches peuvent être pilotées par des paramètres, fournissant un mécanisme permettant de réutiliser une recherche pour trouver une variété d'éléments. Par exemple, une recherche pourrait être écrite avec un paramètre d'entrée utilisateur de Statut permettant aux utilisateurs de saisir un statut, par exemple « Proposé » au moment où la recherche est exécuter .

Les recherches peuvent être créées par du personnel non technique à l'aide du générateur de Query intuitif, mais il existe également un certain nombre d'autres façons de créer des recherches, notamment des requêtes basées sur SQL qui nécessitent une connaissance des tableaux de base de données et des requêtes complémentaires qui nécessitent une personne technique. pour créer un programme qui définit la recherche. Ces recherches peuvent être utilisées par un certain nombre d'autres facilités , y compris, comme indiqué précédemment, Modèle Vues .
