Diagramme Interne de Bloc

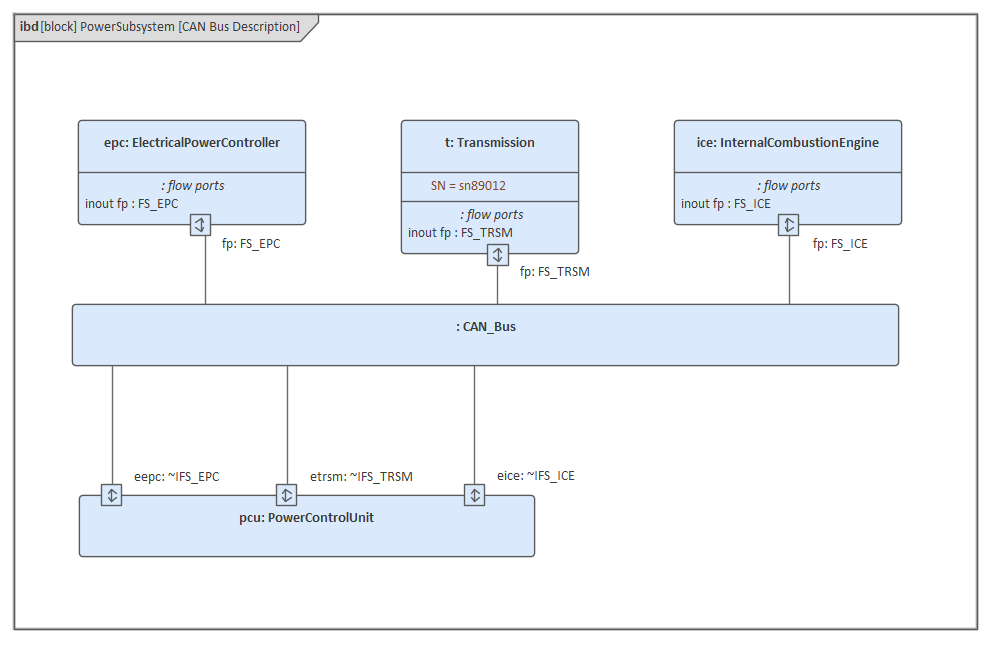

Le diagramme de Bloc interne permet de visualiser la composition d'un bloc à l'aide de propriétés de pièces reliées entre elles à l'aide de ports et de connecteurs. Le diagramme est utile pour montrer la composition d'un Bloc (représenté par le cadre du diagramme ) et le flux des entrées et des sorties entre les différentes parties qui composent le bloc, le cas échéant, le sens du flux peut être indiqué sur les connecteurs.
Éléments
Les principaux éléments pouvant apparaître dans les diagrammes de définition de Bloc sont :
- Propriété
- Propriété du connecteur
- Propriété distribuée
- Propriété de flux
- Référence liée
- Multiplicité de chemin de fin
- Signal
- Port
Les principaux connecteurs pouvant apparaître dans les diagrammes de définition de Bloc sont :
- Flux d' Item
- Connecteur
- Connecteur de liaison
- Dépendance
Outils
Une variété d'outils peuvent être utilisés avec la modélisation structurelle et les diagrammes de Bloc internes, notamment :
- Filtres de Diagramme - qui permet à un utilisateur de filtrer des éléments du diagramme pour obtenir un focus plus spécifique
- Pan et zoom - qui permet à un modélisateur ou à un visualiseur de se déplacer facilement dans de grands diagrammes
- Importation et exportation de feuille de calcul (CSV) - qui permet d'importer ou d'exporter du contenu dans des feuilles de calcul à partir du modèle
- Documentation - qui permet de générer une documentation formelle ou informelle à partir du modèle dans une variété de formats
- Traçabilité - qui fournit une vue hiérarchique des relations d'un élément avec d'autres éléments du modèle
- Fenêtre de responsabilité - qui fournit une vue composite des responsabilités importantes d'un élément, y compris les contraintes, les Exigences et les scénarios
- Matrice de relations - qui permet de visualiser les connexions entre les blocs (ou d'autres éléments) et d'autres éléments tels que les Exigences et les cas d'utilisation dans une matrice
Usage
Le diagramme de Bloc interne est utilisé pour modéliser la structure interne d'un bloc, y compris ses parties et la relation entre ces parties.
