Mesures d'efficacité à l'aide de paramètres

Les mesures d'efficacité (MOE) sont un mécanisme d'ingénierie important utilisé pour quantifier la réalisation des objectifs de la mission ou des résultats souhaités spécifiés. Ils peuvent être modélisés à l'aide du diagramme Paramétriques , et l'élément Mesure d'efficacité est disponible à partir de la page 'Parametrics' de la boîte à outils Diagramme , à partir de laquelle il peut être glissé sur un diagramme et lié aux paramètres des équations représentées en tant que ConstraintProperties.

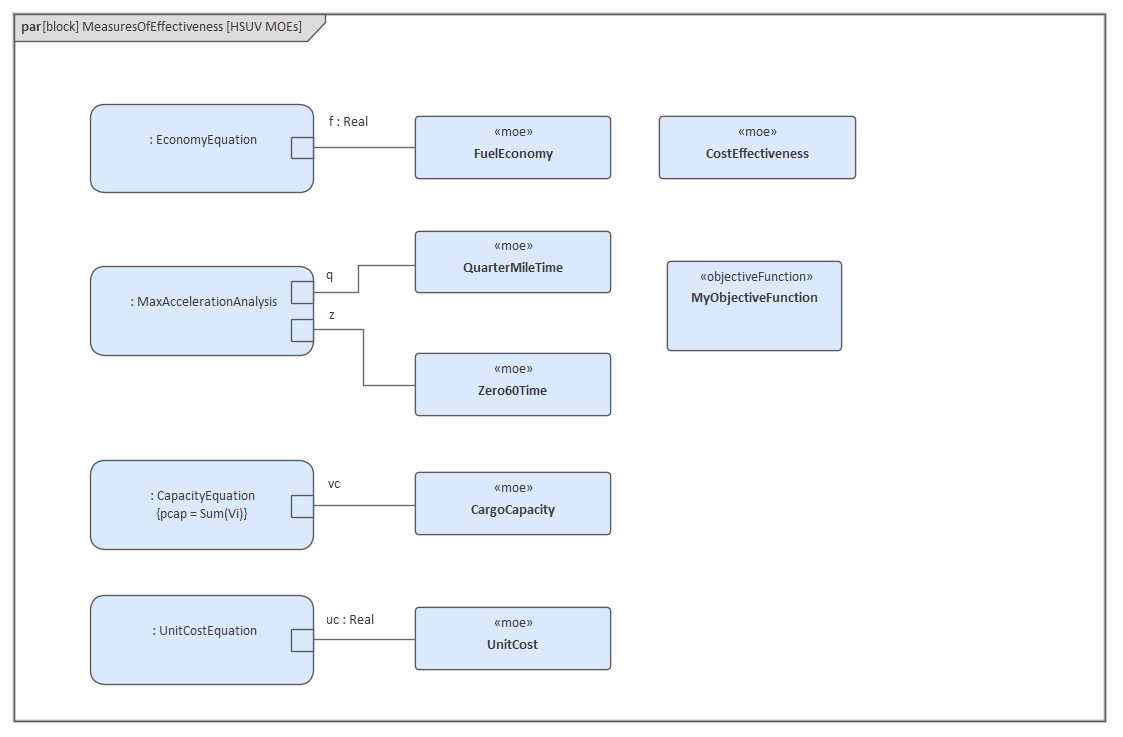

Les mesures d'efficacité peuvent être réutilisées pour évaluer n'importe quel nombre d'alternatives de conception et permettre à ces conceptions d'être systématiquement comparées et évaluées. Ce diagramme montre le rapport coût-efficacité global d'un SUV hybride (HSUV) pour une solution proposée intitulée "Alternative One" (alt1) basée sur un certain nombre de MOE, notamment :

• FuelEconomy - Expression de l'économie de carburant
• QuarterMile - Temps nécessaire pour parcourir 0,25 miles
• Zero60Time - Temps nécessaire pour accélérer à 60/mph
• CargoCapacity - Le volume des espaces de chargement
• UnitCost - Coût du véhicule

Chacun d'eux aurait son propre modèle Paramétriques qui serait capable de déterminer la valeur effective et de contribuer à l'équation globale, qui est une série de sommes pondérées {CE = Somme (W i*P i)}. Enterprise Architect permet de définir un nombre quelconque d'alternatives, et l'ingénieur peut réutiliser les éléments MOE et les ConstraintBlocks utilisés pour définir les équations contributives.

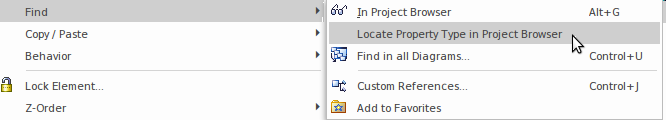

Enterprise Architect a une fonctionnalité de recherche utile qui permet de localiser le type sur lequel une propriété est basée dans la fenêtre Navigateur . Cette fonction est particulièrement utile pour trouver le Bloc propriétaire ou la contrainte d'un Bloc ou ConstraintProperty trouvé sur les diagrammes Paramétriques et Bloc interne.

Il est possible de mettre en place un diaporama en utilisant l'onglet ' Modèle Vues ' de la fenêtre Focus . Pour plus d'informations, consultez la rubrique d'aide du Diagram Slide Show .
