Configuration

Chaque fournisseur d'intégration est livré avec un ensemble de valeurs de mappage par défaut qui détermine premièrement quel type d'élément local est créé dans Enterprise Architect , et deuxièmement quels champs sont copiés dans le nouvel élément. Ces mappages sont configurables pour chaque modèle de client.

Autorisation

Vous devez disposer de l'autorisation "Configurer les sources de données externes" pour accéder à cette fonctionnalité.

Accéder

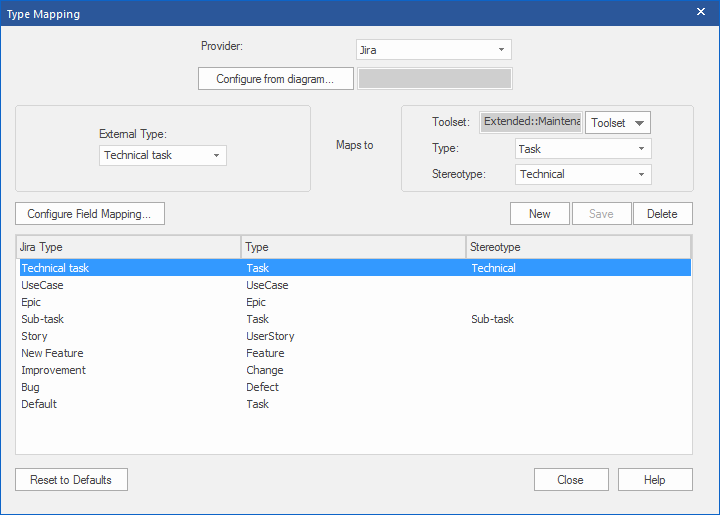

Mappage des Type

La boîte de dialogue ' Type Mapping' définit le type d'élément qui sera créé lorsque les utilisateurs sélectionnent l'option 'Create Local Element' pour un élément externe.

Pour créer un nouveau mappage :

1. Cliquez sur le bouton Nouveau, puis cliquez sur la flèche déroulante " Type externe" et sélectionnez le type d'élément à mapper à partir de la source externe.
2. Cliquez sur la flèche déroulante 'Outils' et sélectionnez l'ensemble d'outils Enterprise Architect approprié, puis cliquez sur la flèche déroulante ' Type ' et sélectionnez le type d'élément Enterprise Architect auquel le type d'élément externe correspond.
3. Le cas échéant, cliquez également sur la flèche déroulante 'Stéréotype' et sélectionnez le stéréotype pour le type d'élément Enterprise Architect étendu auquel le type d'élément externe correspond.
4. Cliquez sur le bouton Enregistrer.

Note que si le type d'élément externe a été lié en tant qu'élément <<ExternalReference>>, tous les paramètres de mappage de Type sont ignorés ; voir la rubrique d'aide Linking Items .

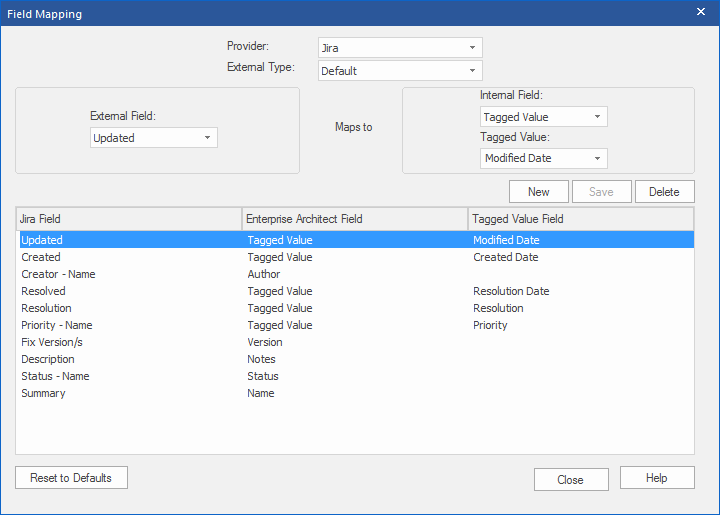

Cartographie des champs

La boîte de dialogue 'Mappage des champs' définit les champs d'élément qui seront mis à jour pour un élément mappé lorsque les utilisateurs sélectionnent l'option 'Créer un élément local'. Vous affichez cette boîte de dialogue en cliquant sur le bouton Configurer le mappage des champs dans la boîte de dialogue ' Type Mapping', après avoir mappé un type d'élément externe à un élément Enterprise Architect (ou sélectionné un type d'élément mappé existant).

Le processus mappe généralement les champs pour un type spécifique d'élément ; cependant, si vous souhaitez mapper certains champs pour tous les types d'éléments, cliquez sur la flèche déroulante ' Type externe' dans la boîte de dialogue 'Mappage des champs' et sélectionnez la valeur 'Par défaut'.

Pour mapper les champs :

1. Cliquez sur le bouton Nouveau, puis cliquez sur la flèche déroulante « Champ externe » et sélectionnez le nom du champ à mapper à partir de la source externe.
2. Cliquez sur la flèche déroulante 'Champ interne' et sélectionnez le nom de champ Enterprise Architect approprié auquel le champ d'élément externe correspond.
3. Si le champ interne est un champ Valeur Étiquetée , cliquez également sur la flèche déroulante « Valeur Étiquetée » et sélectionnez la Valeur Étiquetée à laquelle correspond le champ de l'élément externe.
4. Cliquez sur le bouton Enregistrer.

Notes

• Chaque mappage peut être réinitialisé aux valeurs par défaut en cliquant sur le bouton Réinitialiser aux valeurs par défaut

• Si aucun mappage de type n'est défini pour un type d'élément donné, alors le mappage pour le type 'Default' sera utilisé
