Définition de graphique à l'aide de JavaScript

Dans cette rubrique, nous abordons le codage d'un artefact DynamicChart en utilisant uniquement JavaScript et l'interface d'automatisation de graphique.

Définir un graphique via JavaScript

La première chose à faire est de créer un diagramme de tableau de bord dans le Paquetage approprié. Cliquez Cliquez-droit sur le Paquetage et sélectionnez l'option 'Add Diagramme '.

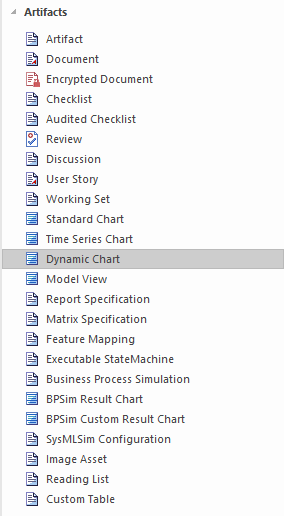

Dans la boîte de dialogue ' Nouveau Diagramme ' sélectionnez le type 'Construction > Diagrammes et Graphiques' et, lorsque le diagramme vide s'affiche, faites glisser l'icône 'Graphique Dynamique' dessus depuis la page 'Graphiques' de la Boîte à Outils.

Maintenant, vous écrivez le JavaScript pour styliser et rendre le graphique, en commençant par la fonction ConstructChart qui sera invoquée automatiquement chaque fois que le diagramme contenant l'artefact DynamicChart est ouvert pour être visualisé. Le GUID de l'élément est passé à ConstructChart en tant que paramètre. Dans cette fonction, c'est à vous de choisir le type de graphique à afficher, le style du graphique, le nombre de séries qu'il contient et les points de données qui composent la série. En utilisant le paquet de Paquetage de l'interface d'automatisation, il est possible d'afficher presque toutes les cartes dont vous avez besoin.

Dans cet exemple, vous allez créer un histogramme groupé qui affiche les dépenses de véhicule sur quelques mois. Chaque groupe représentera un mois et sera décomposé en différentes dépenses engagées au cours de ce mois.

Pour commencer, cliquez sur l'artefact et appuyez sur Alt + 7, ou cliquez sur l'option de menu contextuel "Modifier le script du graphique" ; chaque méthode affiche la fenêtre Éditeur de Code . Le code à utiliser est fourni ici, suivi du graphique qu'il produira à l'ouverture du diagramme .

Important, note :

  • Le !INC Local Scripts .ChartAutomation déclaration; tous les scripts de graphique doivent inclure cette déclaration
  • La fonction ConstructChart (7ème ligne)

Code


!INC Local Scripts.ChartAutomation

var monthNames = [ "Jan", "Feb", "Mar", "Apr", "May", "Jun", "Jul", "Aug", "Sep", "Oct", "Nov", "Dec" ];

function Rand(min, max) {
  min = cephes.ceil(min);
  max = cephes.floor(max);
  return cephes.floor(cephes.drand() * (max - min)) + min; }

function ConstructChart( guid )
{
var chart as EA.Chart;                                     // The script first of all
var element = GetElementByGuid(guid);                  // declares the automation
var series1 as EA.ChartSeries;                          // objects it will use
var series2 as EA.ChartSeries;
var series3 as EA.ChartSeries;
var series4 as EA.ChartSeries;

 chart = element.GetChart();

 var chartCategory = ChartCategory.Column();
var chartType = ChartType.SIMPLE();
chart.SetChartType( chartCategory, chartType, false, true);

chart.Title = "Vehicle Expenses";
series1 = chart.CreateSeries("Fuel");            //  The script then obtains the Chart object and creates the
series2 = chart.CreateSeries("Taxes");           //  series. A chart is composed of a number of series, and
series3 = chart.CreateSeries("Maintenance");    //  in this example each series will represent a type of expense.
series4 = chart.CreateSeries("Other");

 series1.AddDataPoint3( monthNames[0], 14);   //  A series is composed of a number of datapoints and, here, the
series1.AddDataPoint3( monthNames[1], 4);    //  script adds the values for each of the points to each series.
series1.AddDataPoint3( monthNames[2], 3);
series1.AddDataPoint3( monthNames[3], 2);
series1.AddDataPoint3( monthNames[4], 1);

series2.AddDataPoint(10);
series2.AddDataPoint(12);
series2.AddDataPoint(15);
series2.AddDataPoint(17);
series2.AddDataPoint(12);

 series3.AddDataPoint(5);
series3.AddDataPoint(7);
series3.AddDataPoint(11);
series3.AddDataPoint(14);
series3.AddDataPoint(19);

series4.AddDataPoint(2);
series4.AddDataPoint(3);
series4.AddDataPoint(5);
series4.AddDataPoint(3);
series4.AddDataPoint(2);

 series1.SetGroupID(0);
series1.SetGroupID(0);
series3.SetGroupID(1);
series4.SetGroupID(1);

chart.Redraw();
}

Production

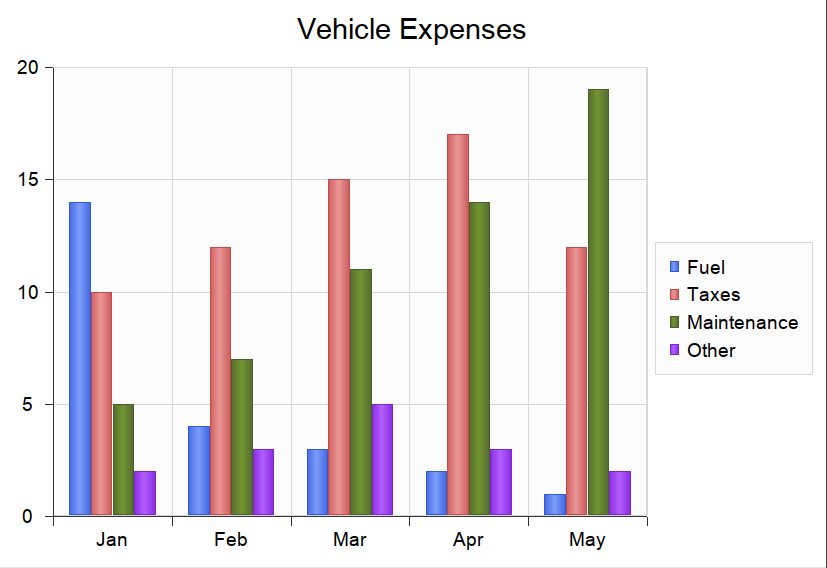

C'est le graphique produit par le code.

Débogage d'un graphique dynamique

Après avoir créé Dynamic Chart JavaScript , vous pouvez le déboguer comme pour tout autre code. Cliquez-droit sur le Dynamic Chart dans un diagramme et sélectionnez l'option ' Déboguer Chart Script'. Le script s'affiche dans le Déboguer Vue .

Autres exemples

D'autres exemples de codage sont fournis dans l'Exemple Modèle (voir le Paquetage ' Rapportage > Graphiques > Graphiques Dynamiques'). Chaque exemple de graphique fournit un diagramme Dashboard et un élément DynamicChart. Sélectionnez l'un de ces éléments et appuyez sur Alt + 7 pour afficher le code de comportement derrière le graphique. Se référer à ces exemples est le meilleur moyen de comprendre comment coder chaque type de graphique.

JavaScript est le langage principal pour coder les graphiques dynamiques à l'aide de l'automatisation. Cependant, il est certainement possible qu'un client d'automatisation tiers soit impliqué dans ce processus, l'hôte JavaScript déléguant des tâches aux clients d'automatisation dans des langages tels que C# et C ++, qui pourraient être en mesure d'obtenir des données de l'extérieur du modèle de manière non disponible pour les scripts.
