Software & Systems Process Engineering Meta-Model (SPEM)

Créer des méta-modèles de processus expressifs pour les projets de logiciels et d'ingénierie Ingénierie des Systèmes

Vous pouvez créer des modèles de vos processus d'ingénierie logicielle ou système pour faciliter la réutilisation et la précision dans l'exécution de projets dans ces disciplines. Les modèles de processus que vous définissez avec le Software Process Engineering Metamodel (SPEM) sont, comme leur nom l'indique, des méta-modèles. Lorsque vous exécuter un projet, le modèle de processus qui est exécuté est une instanciation du méta-modèle.

L'objectif principal des modèles de processus est de spécifier, décrire et communiquer les processus aux parties prenantes, y compris tous les analystes, architectes et ingénieurs engagés sur un projet spécifique et d'assurer la cohérence entre les projets. Les modèles SPEM peuvent également être utilisés à des fins d'enseignement et de formation pour s'assurer que les travailleurs ont une idée claire des activités, des tâches, des jalons et des produits de travail qu'ils doivent produire au cours de l'exécution du processus pour un projet spécifique. L'utilisation de méta-modèles de processus se traduit par une productivité accrue des ingénieurs de processus et une amélioration de la qualité des modèles qu'ils produisent et par conséquent des systèmes qu'ils développent ou mettent en œuvre. Des métriques peuvent également être créées pour modifier, élaborer et calibrer les modèles de transformation de la viande afin de s'assurer qu'ils restent adaptés à l'objectif.

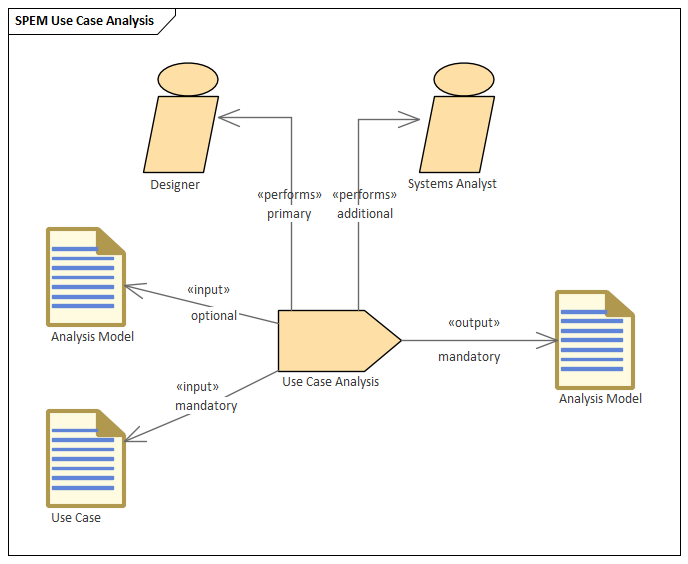

Modèle SPEM montrant les intervenants clés et les paramètres d'entrée et de sortie pour une tâche d'analyse de cas d'utilisation.

Accéder

Affichez la boîte à outils Diagramme en utilisant l'une des méthodes décrites ici.

Sur la boîte à outils Diagramme , cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez 'SPEM'.

Ruban

Conception > Diagramme > Boîte à outils

Raccourcis Clavier

Ctrl+Maj+3

Autre

Cliquez sur l'icôneChevron Right dans la barre de légende du Diagramme pour afficher la boîte à outils du Diagramme

Intégration SPEM

Utilisation

Discussion

Voir également

SPEM dans Enterprise Architect

Le développement de diagrammes SPEM est simple et rapide grâce au profil UML SPEM 2.0. Les facilités facilités sont fournies sous la forme de :

  • Un type de diagramme SPEM, accessible via la boîte de dialogue ' Nouveau Diagramme '
  • Un ensemble de pages SPEM dans la boîte à outils Diagramme , fournissant des éléments SPEM (éléments UML stéréotypés)
  • Élément SPEM et entrées de relation dans le "Menu contextuel de la boîte à outils" et Quick Linker
Ajouter de nouveaux Diagrammes Pages de la boîte à outils SPEM Exemple Diagramme Menu contextuel de la boîte à outils Le lien rapide
