Réception
Une réception est une fonctionnalité d'un classificateur et est dérivée d'un élément Signal ; il modélise la réception du Signal. Les réceptions sont traitées de la même manière que les opérations et, lorsque les compartiments d'éléments sont affichés, sont affichés dans leur propre compartiment.
Une réception ne peut pas être créée sans un élément Signal, qui existe déjà ou est créé lors de la création de la réception. Le nom de la Réception est tiré du nom de l'élément Signal, et les attributs du Signal définissent les paramètres de la Réception. Toute modification du signal est reflétée dans la réception, et vice versa.
Créer une réception
Marcher |
Action |
Voir également |
|---|---|---|
|
1 |
Créez un élément Signal soit dans la fenêtre Navigateur soit sur un diagramme . |
Boîte à outils Diagramme Signal Ajouter des éléments directement aux Paquetages |
|
2 |
Créez ou faites glisser un élément Classe ou Interface sur un diagramme . |
Déposer des éléments de la fenêtre du Navigateur |
|
3 |
Soit:
|
|
|
4 |
Cliquez sur le bouton |
Sélectionnez < Item > Dialogue |
|
5 |
Recherchez et cliquez sur l'élément Signal. (Si vous n'avez pas créé d'élément Signal au départ, vous pouvez utiliser le bouton Ajouter nouveau pour créer un nouvel élément Signal maintenant .) |
|
|
6 |
Cliquez sur le bouton OK . Le nom et les attributs de l'élément Signal sont utilisés pour générer le nom et les paramètres de la réception. |
|
|
sept |
Cliquez sur le bouton Fermer. |
|
|
8 |

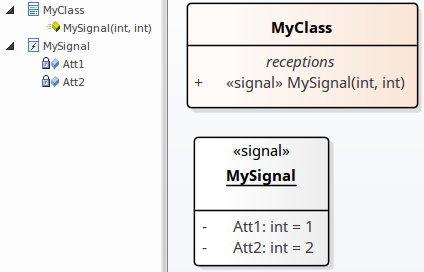

Note l'apparence des éléments Classe et Signal dans le diagramme et la fenêtre Navigateur . |

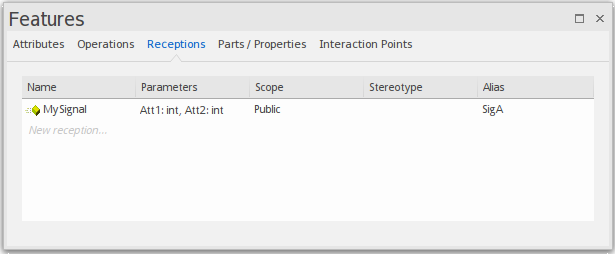

à droite du texte Nouvelle réception dans la colonne « Nom ». La boîte de dialogue « Sélectionner un signal » s'affiche (une variante de la boîte de dialogue « Sélectionner <élément> »).
Spécification OMG UML
La spécification OMG Unified Modeling Language , (v2.5.1, pp.447 - 448):
Une réception est une déclaration indiquant qu'un classificateur est prêt à réagir à la réception d'un signal. Une réception désigne un signal et précise la réponse comportementale attendue. Les détails de traitement d'un signal sont spécifiés par le comportement associé à la réception ou au classificateur lui-même. ... Les réceptions sont affichées en utilisant la même notation que pour les opérations avec le mot-clé <signal>.
