Analyser les performances (diagrammes de contraintes, Diagrammes de Diagrammes , Vues )

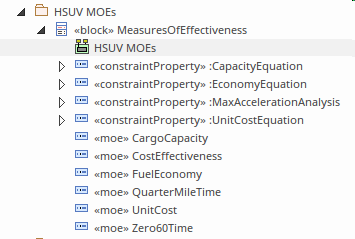

Les diagrammes de cette section de l'exemple sont en grande partie des diagrammes Paquetage qui décrivent les points de vue et les Vues utilisés pour répondre aux préoccupations des parties prenantes. Les sujets présentent également des mesures d'efficacité (MOE) qui peuvent être utilisées dans les études commerciales pour évaluer les solutions et les architectures candidates. Les concepts de Viewpoint et Vue sont articulés dans ISO-42010 (anciennement IEEE-1471) et les constructions SysML Viewpoint et Vue sont conformes à cette norme. Des exemples typiques de Vues incluent les opérations, la fabrication ou la sécurité, et celles-ci sont ensuite liées aux éléments du modèle.

Les modèles Viewpoint et Vue sont mieux considérés comme un modèle narratif ou de description, qui aide à clarifier et à expliquer un modèle de système. Un modèle Viewpoint et Vue expose des éléments d'un ou plusieurs modèles de système. Plus précisément, un point de vue est un cadre particulier à partir duquel visualiser les modèles de système et une spécification de règles pour la construction d'une Vue afin de répondre à un ensemble de préoccupations importantes pour les parties prenantes. Par exemple, un architecte de la performance aura des préoccupations différentes de celles d'un architecte de la sécurité. La Vue est destinée à visualiser le système à partir du point de vue spécifié. Cela fournit un mécanisme permettant aux parties prenantes de spécifier les aspects du modèle de système qui sont importants pour elles de leur point de vue, puis de représenter ces aspects du système dans un Vue spécifique.

Le point de vue décrit le point de vue ou la lentille à travers laquelle un groupe de parties prenantes examine un modèle de système et, en encadrant les préoccupations des parties prenantes ainsi que la méthode de production d'une Vue , leurs préoccupations peuvent être traitées. La méthode décrit :

• L'attente de ce que les parties prenantes veulent voir exposé à partir du modèle
• Comment la partie prenante souhaite que les informations soient structurées et présentées
• Dans quel type d'artefact la partie prenante veut consommer l'information.

En d'autres termes, le processus est l'ensemble de règles qui décrivent comment le Vue doit exprimer les informations du modèle pour répondre aux préoccupations des parties prenantes. Lorsque les Vues et les points de vue sont modélisés dans Enterprise Architect , la relation avec les éléments de modélisation peut être définie.
